ここでは前回で組み立てがほぼ終わったので配線していこうと思います。ここでの配線では後にいじくるプログラムでど~とでもなるので、ある程度てきとうでも構いません。流石に、モーターのポートにリミットスイッチとかはダメですけどね(笑)

組み立ての続き

前回の組み立て説明で忘れていることがありました。

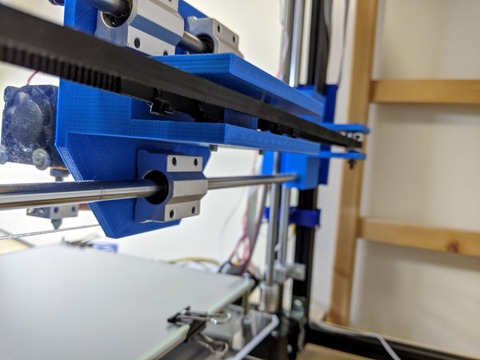

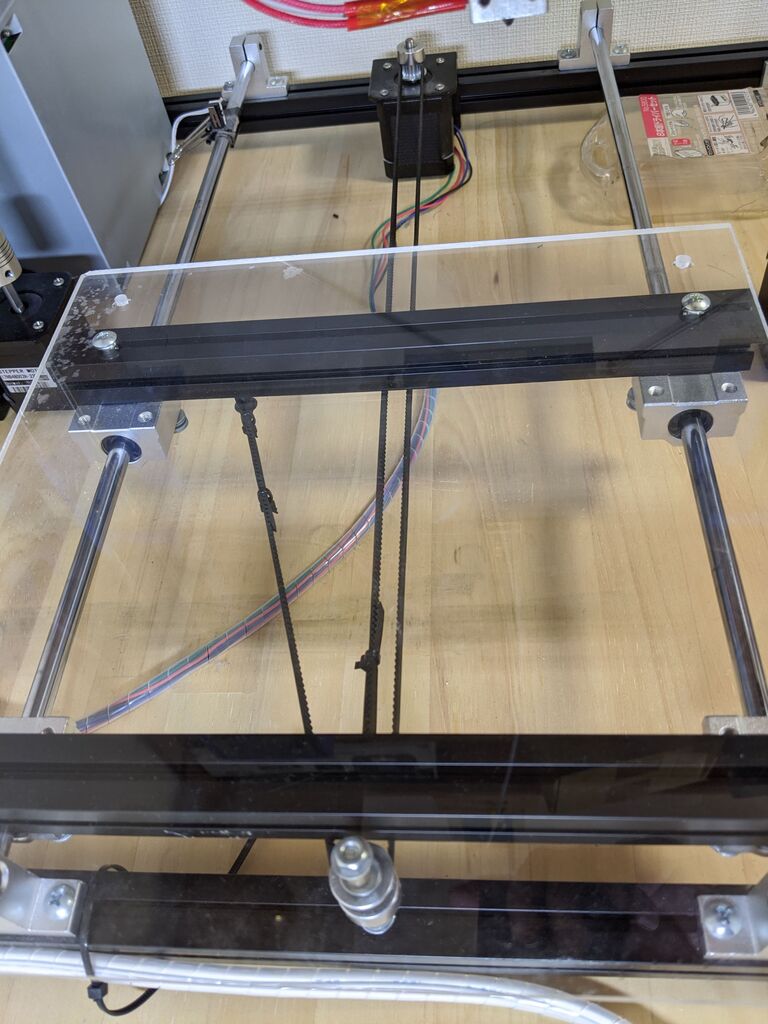

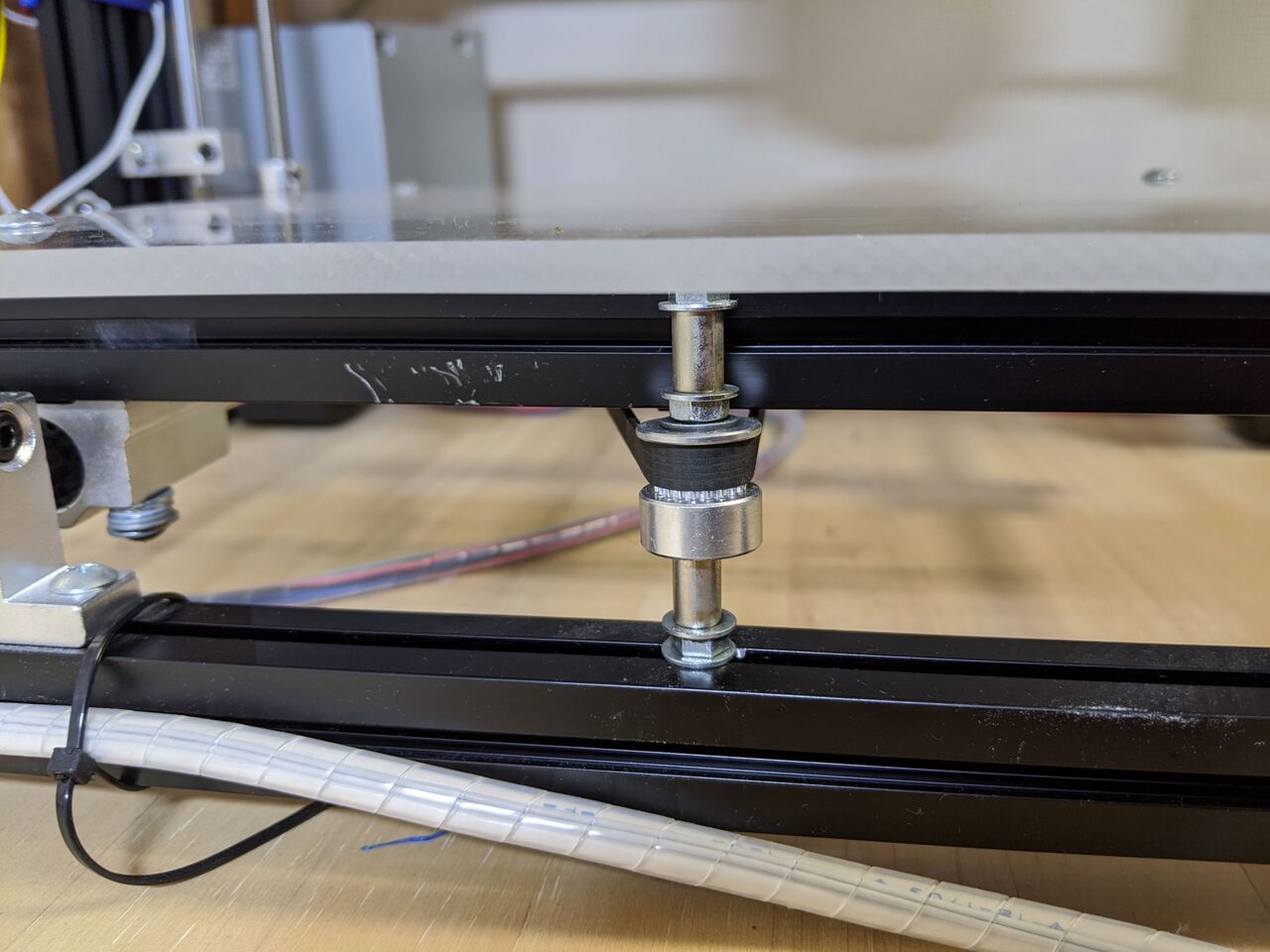

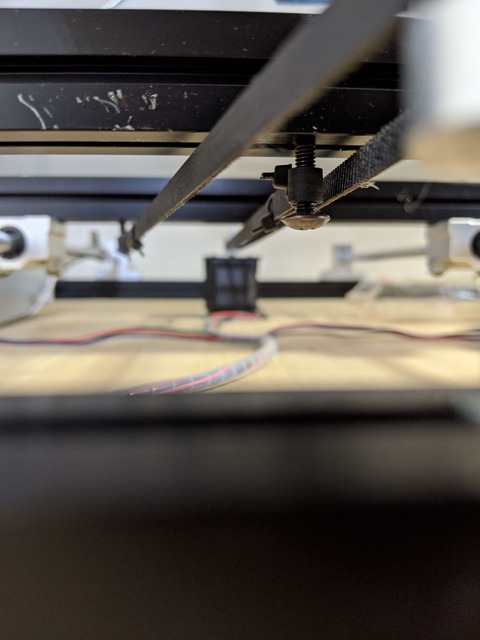

台を動かすタイミングベルトとプーリーの説明をしていませんでした。という事でこちら！！

まあ、何事もいい感じでが重要です(笑)

目次へ

4章　配線

ここまで来たらあとは配線！！楽勝です！！
まあ、私の場合は最難関の問題が発生してしまったのですがね…その話はこちら
この問題は恐らく私が購入したパーツに不備があっただけだと考えられます。要するに不良品をつかまされただけ(笑)皆さんに同じよな問題が起こらないことを願います。

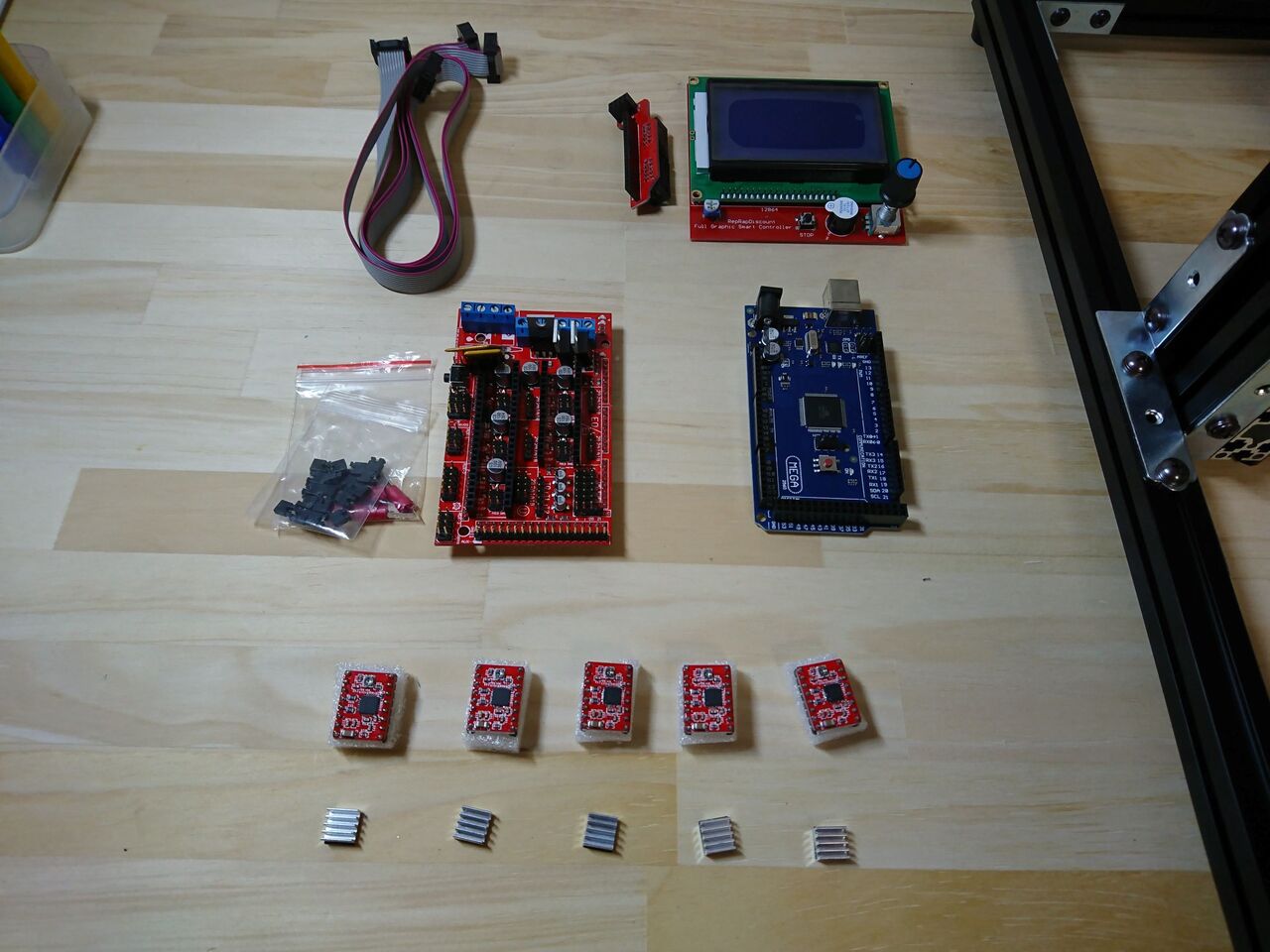

まずはRAMPS1.4のセットを用意します。前回写真でも載せたようにこちらになります。
こちらのセット、説明書が付属していました。PDFファイルはこちら
こちらのファイルはosoyooの3D printr kit user manualと検索しても出てきます。

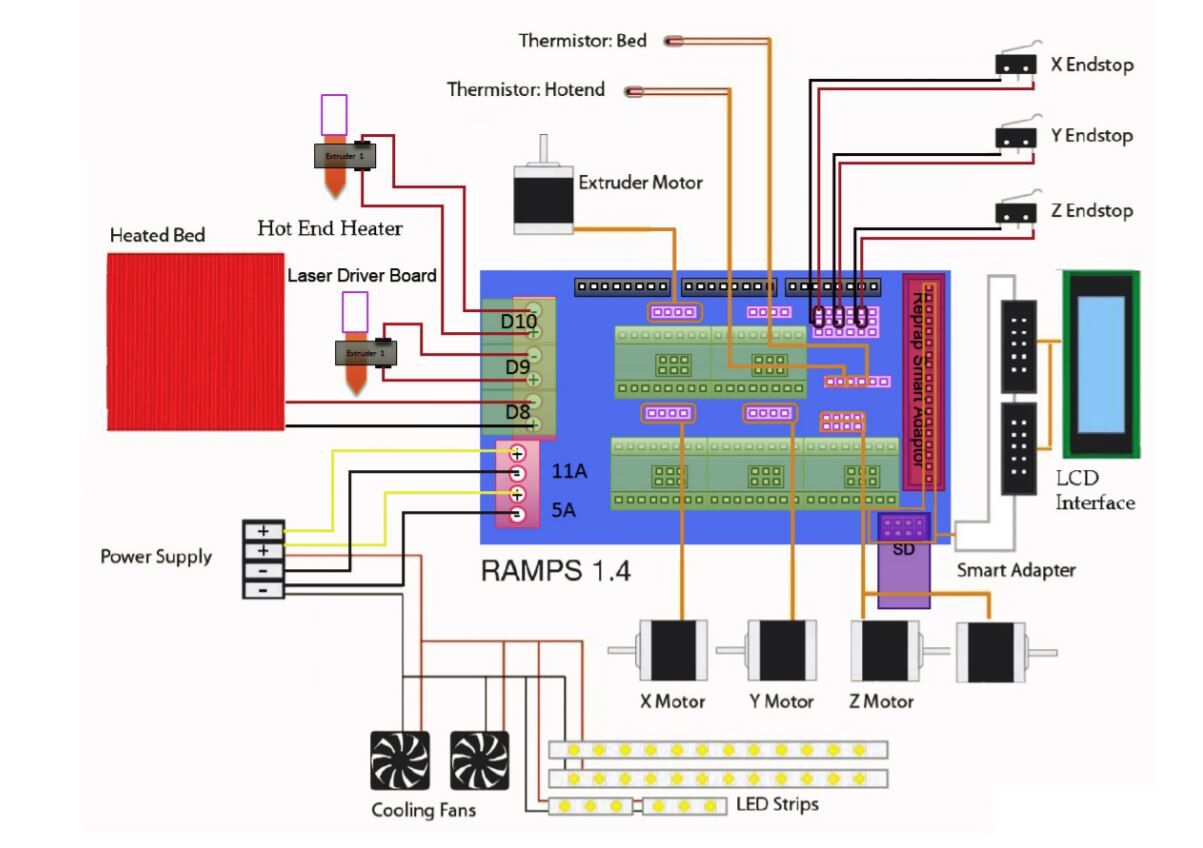

こんな感じで配線していきます。
まず、コントローラの準備をします。RAMPS1.4とモータドライバを合体させます。説明書に書いてあるのですが、モータドライバの下にも黒いチップみたいなやつがくっつきます。

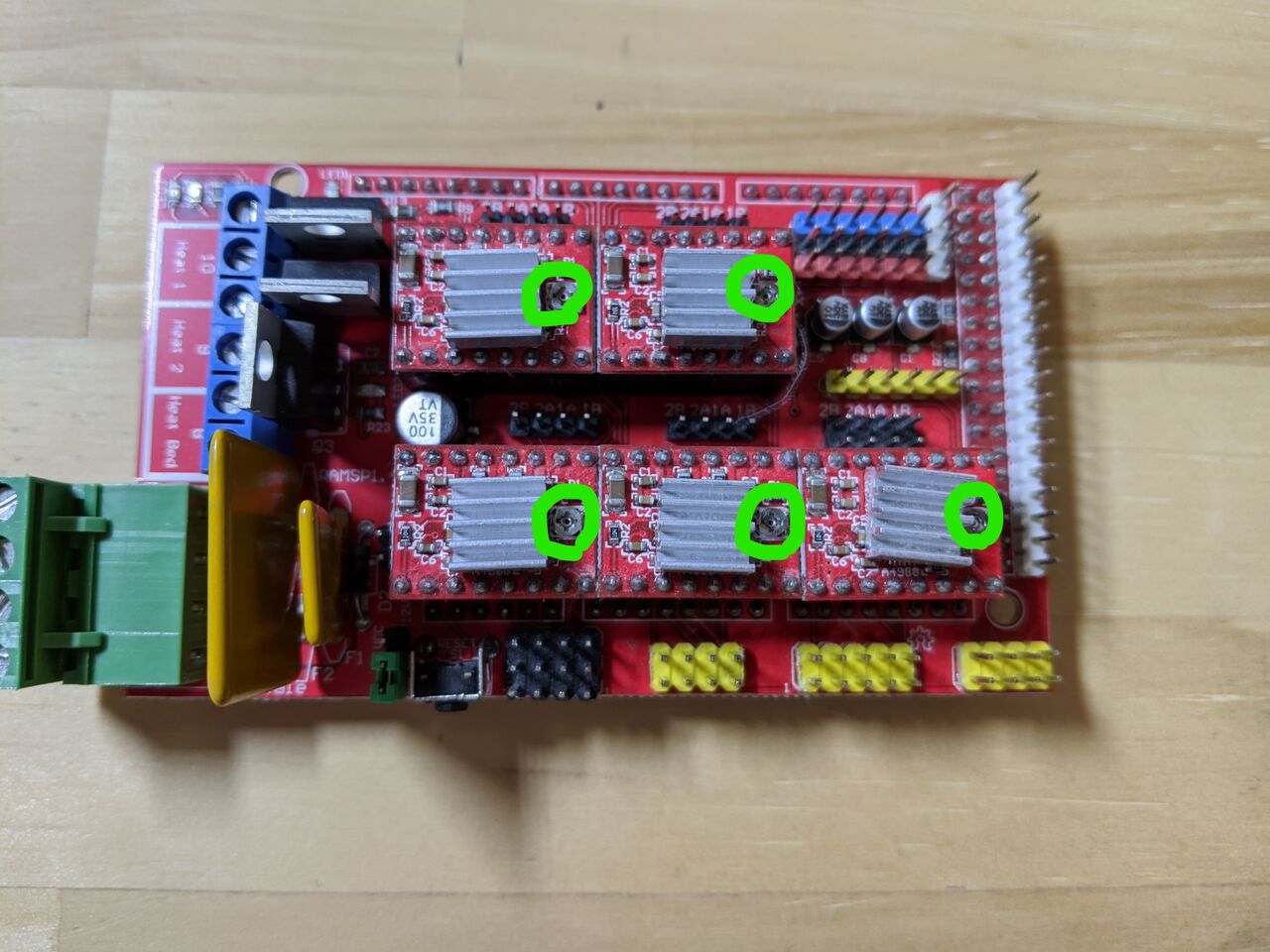

ここではモータードライバの向きに注意してください。ヒートシンクの右側に丸いネジみたいなのがついているのがわかると思います。これが写真の向きになるように取り付けてください。みどり丸がついている部分です。

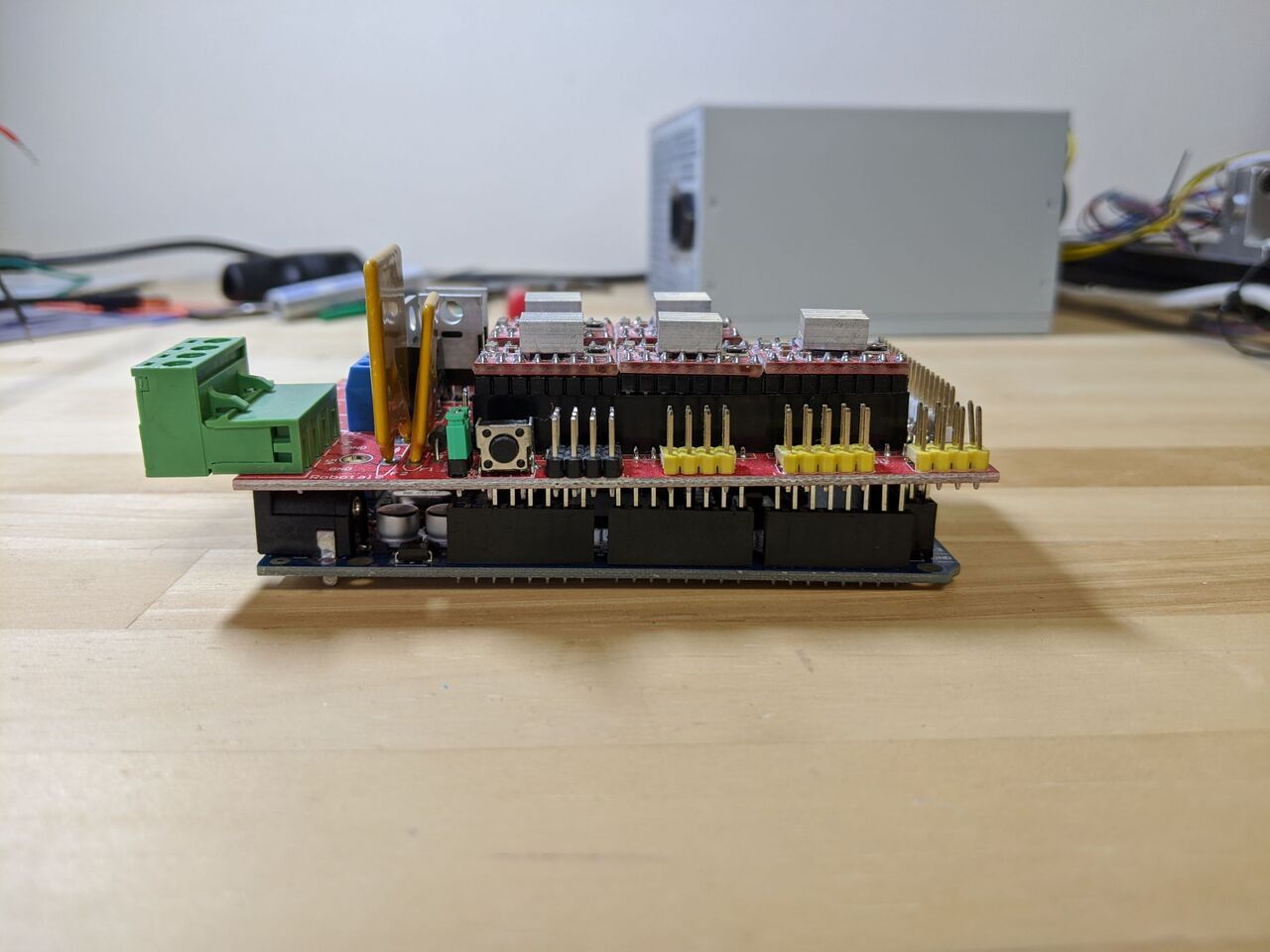

そしたら、次はRAMPS1.4とMEGA2560を合体します。これで本体の準備は終了です。

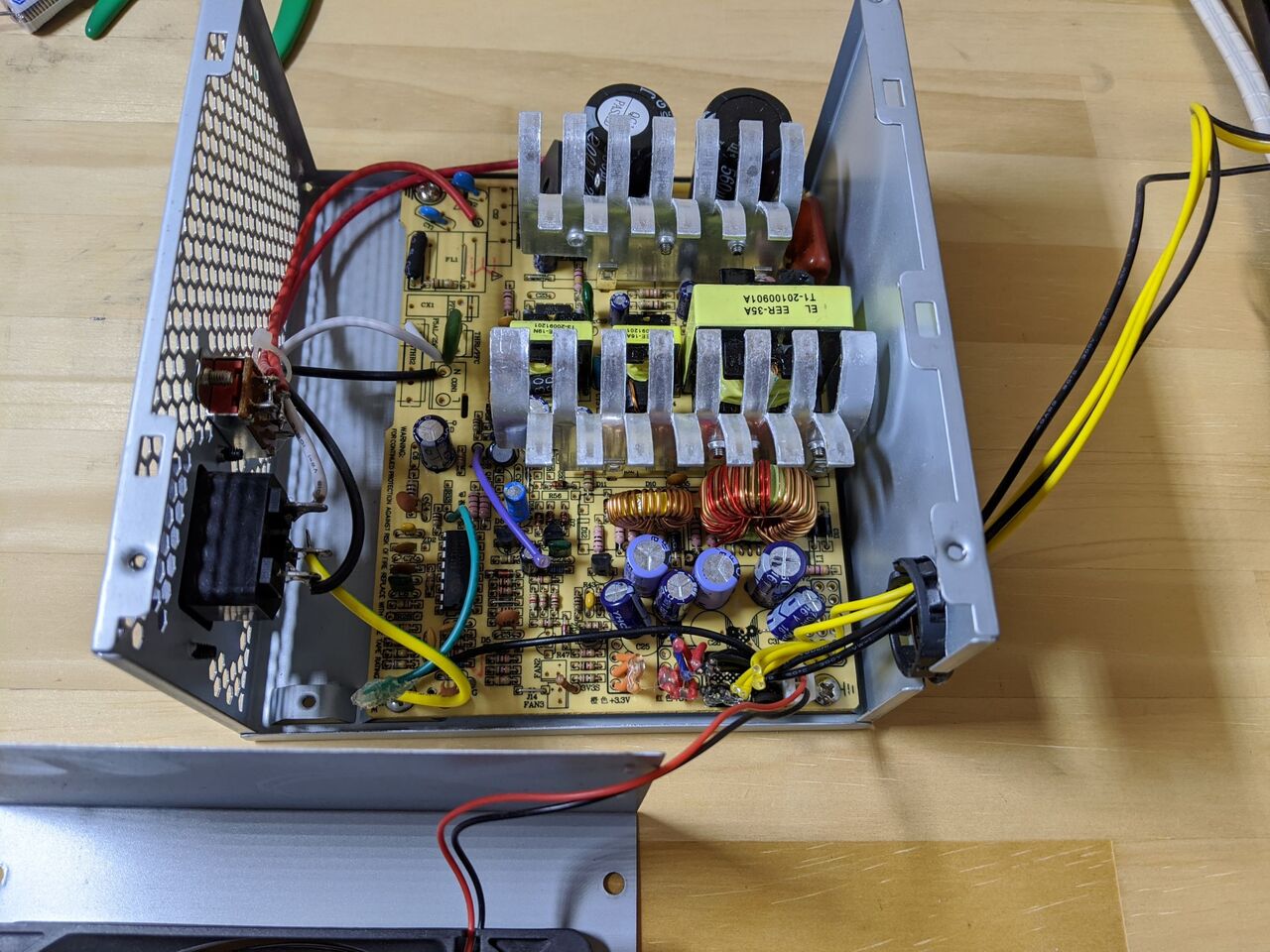

次に電源の準備です。今回購入した250 Wの電源はPC用になっています。そのためある部分をショートさせないと動きません。という事でまず開けます。

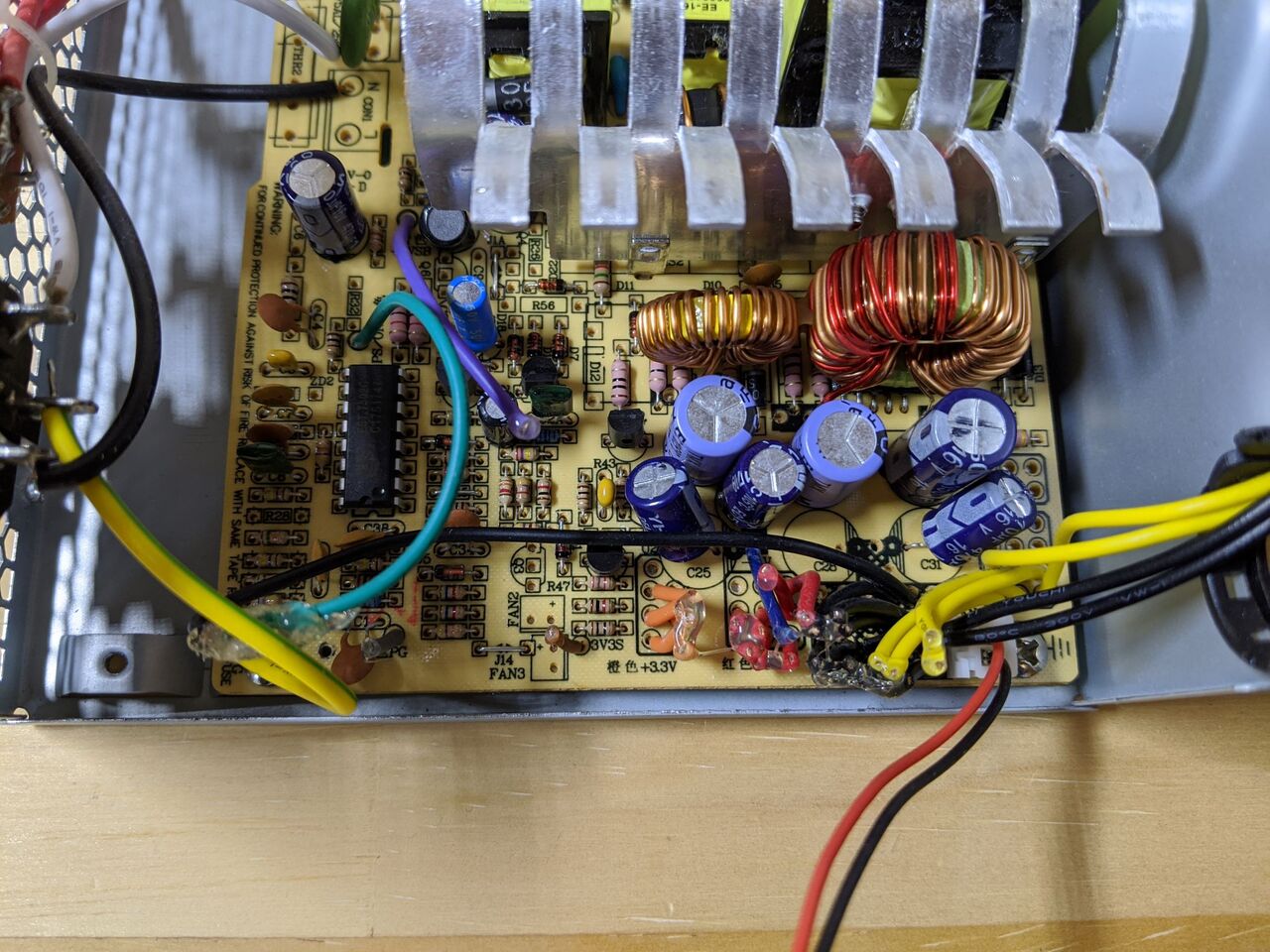

切ってしまった後なのでスッキリしていますが、本来は線でごちゃごちゃしています。
この中の、この部分をいじくります。切って繋げるだけです。まずこの写真の中にある緑の線と黒の線を繋げます。こいつがショートしていないと動きません。次に黄色い線2本と黒い線2本を残して全て切ります！！他の線は全く使わないのでいりません(笑)切ったらグルーガンかなんかで絶縁しといてください。これで電源の準備は終了です。

そしたら、この黄色い線2本と黒い線2本をRAMPS1.4に接続します。ここからの写真では、上の説明で使用しているRAMPS1.4とは別に購入したRAMPS1.4を使用しています。上の写真のやつはあるハプニングが起きてぶっ壊れました(笑)あるハプニングとはこちら
ごちゃごちゃしてますが、基盤左下に黄黒黄黒の順番でつながっている部分にぶっ刺します！！

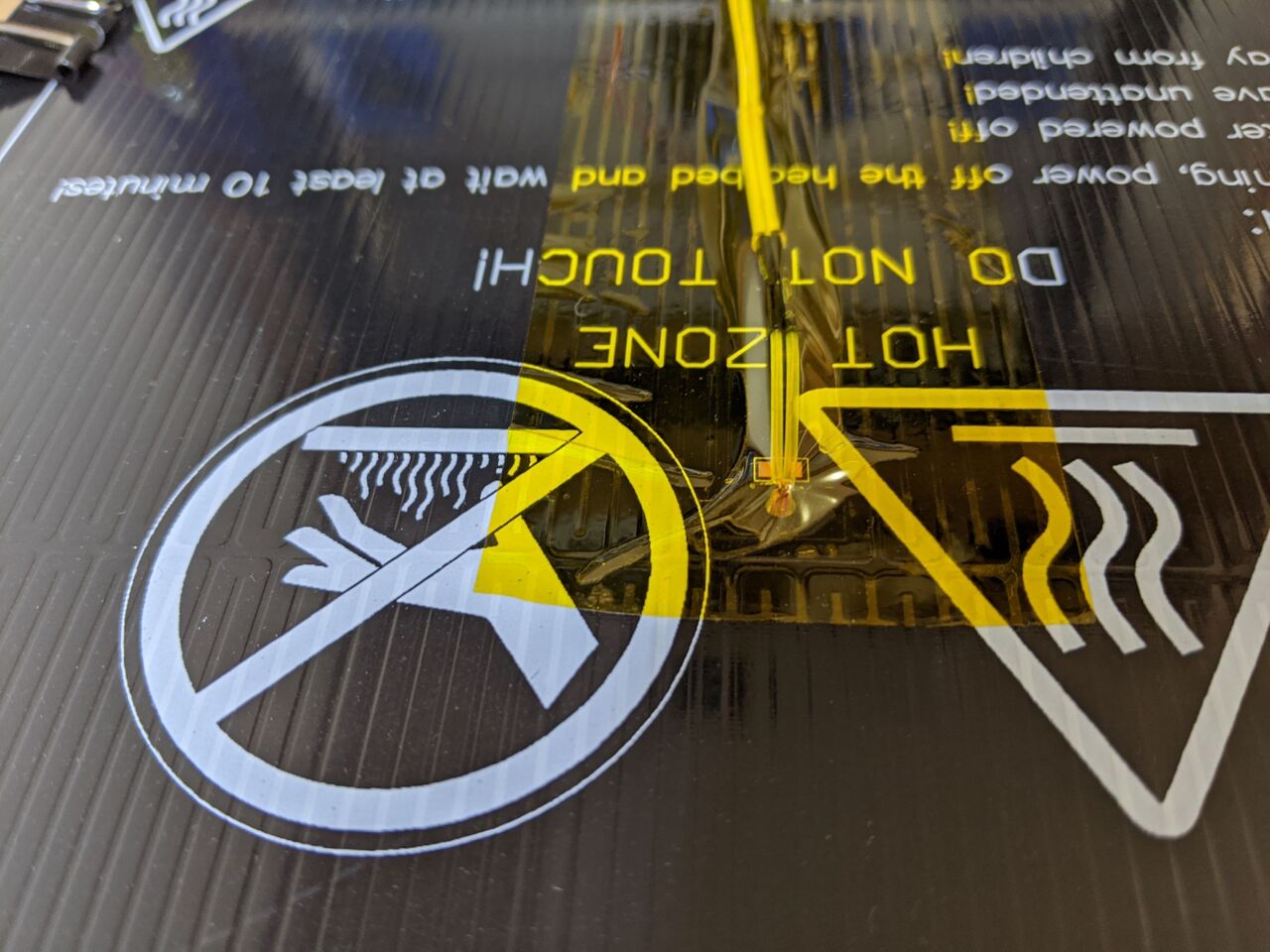

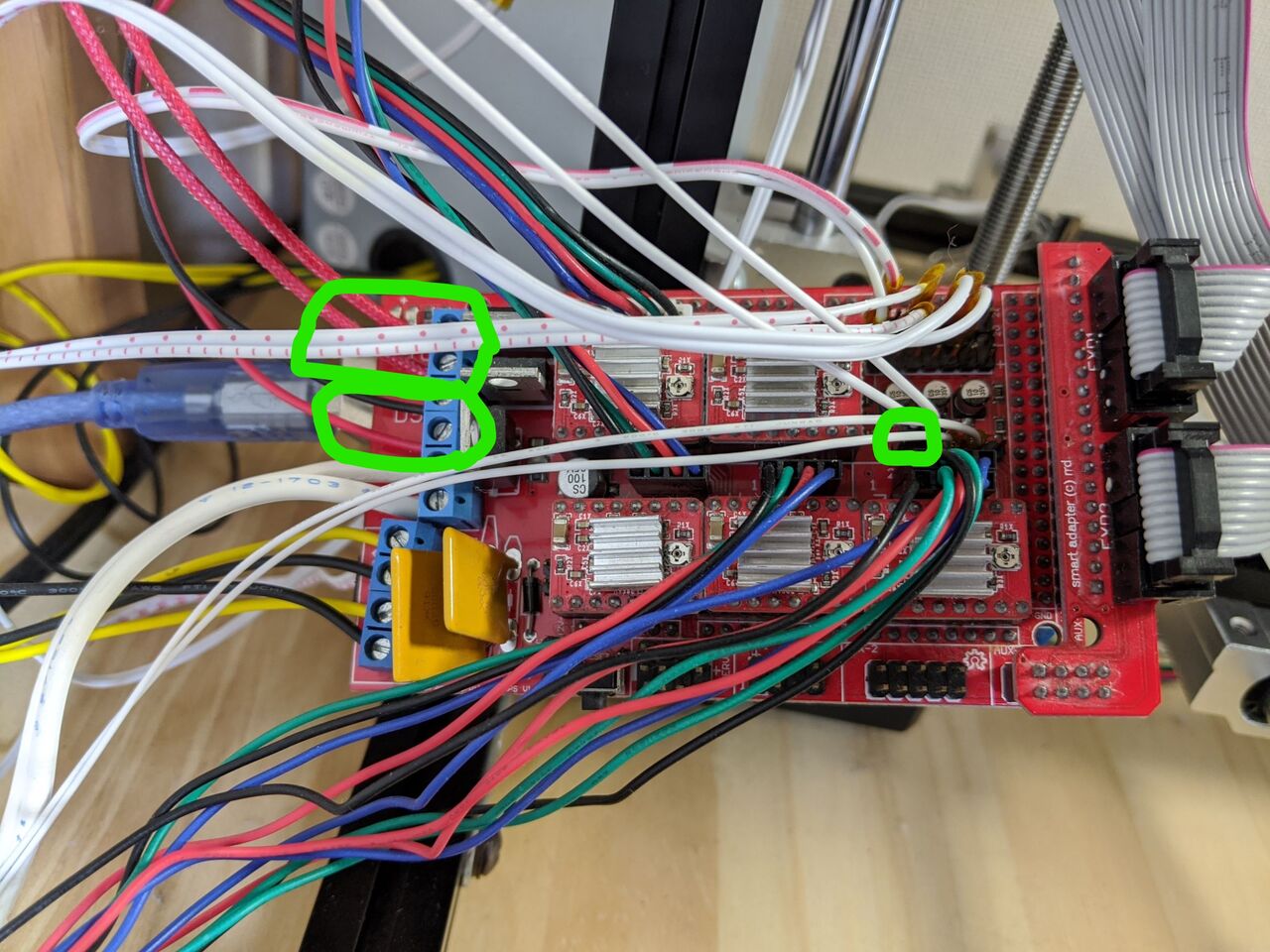

次はヒートベッドの配線です。ヒートベットには

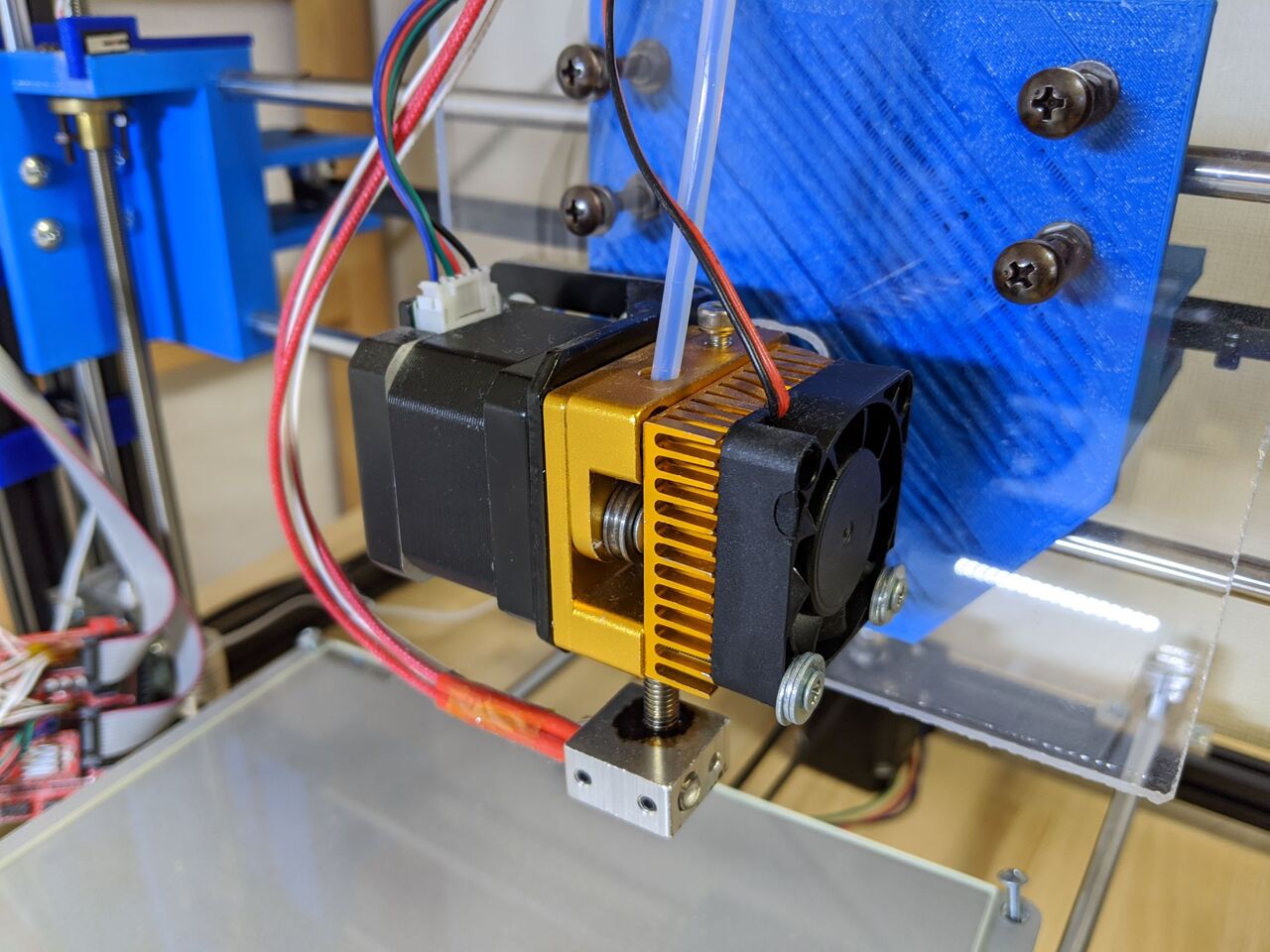

次はエクストルーダの配線です。

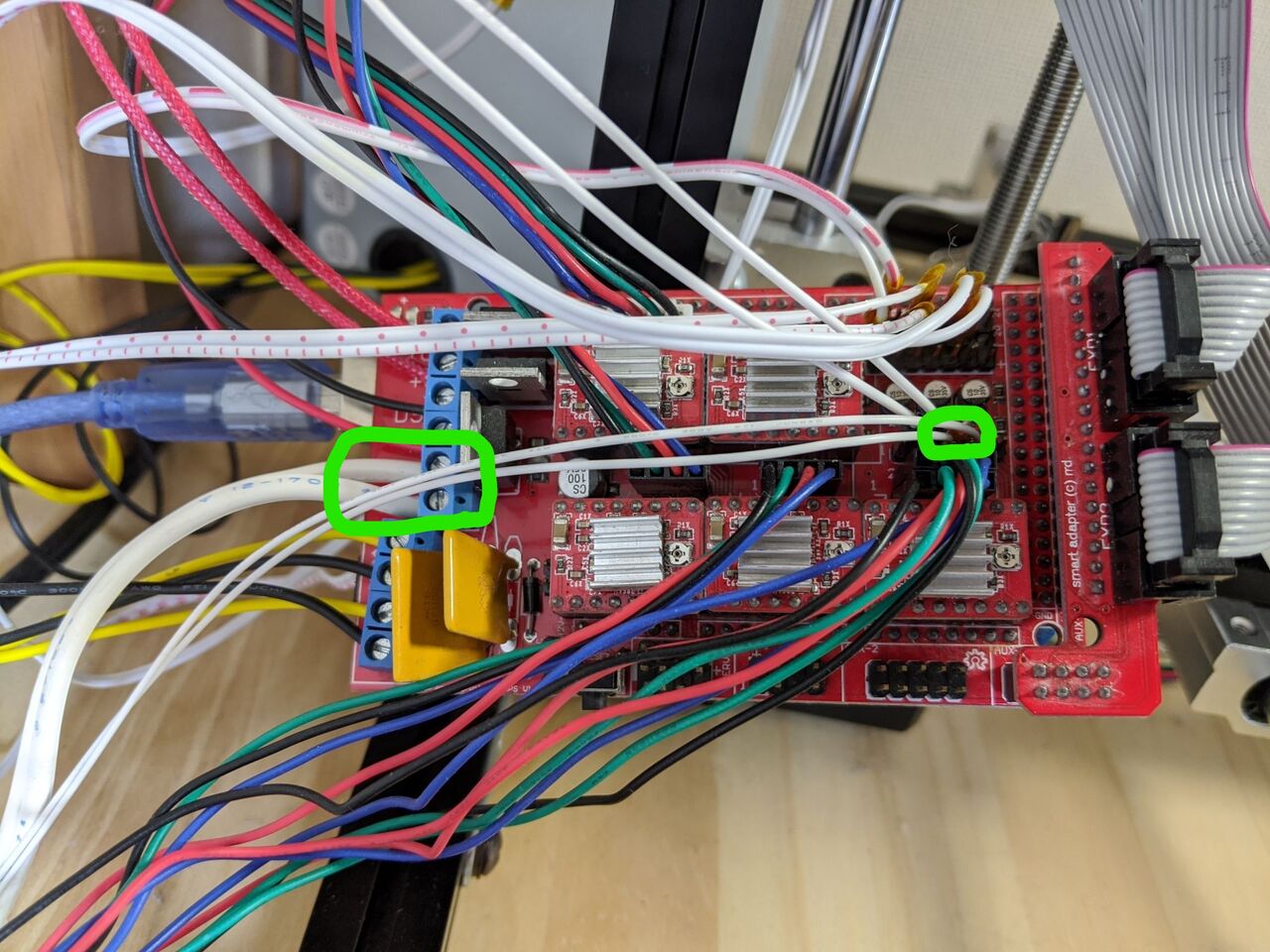

セット品なのですべてくっ付いています。線を繋げるだけです。みどり丸の部分に電熱線の線、サーミスタ、ファンの線を繋げます。ファンは説明書では電源に直接繋げ書いてあったのですが、私は左下緑丸の部分に繋げました。これでも動きます。




次はステッピングモータの配線です。こいつは該当部分にとりあえず刺せば問題ありません。と言うのも、回転する方向を後のプログラムの書き込みでどうとでもできます。ステッピングモータとはどんなものかはこちら

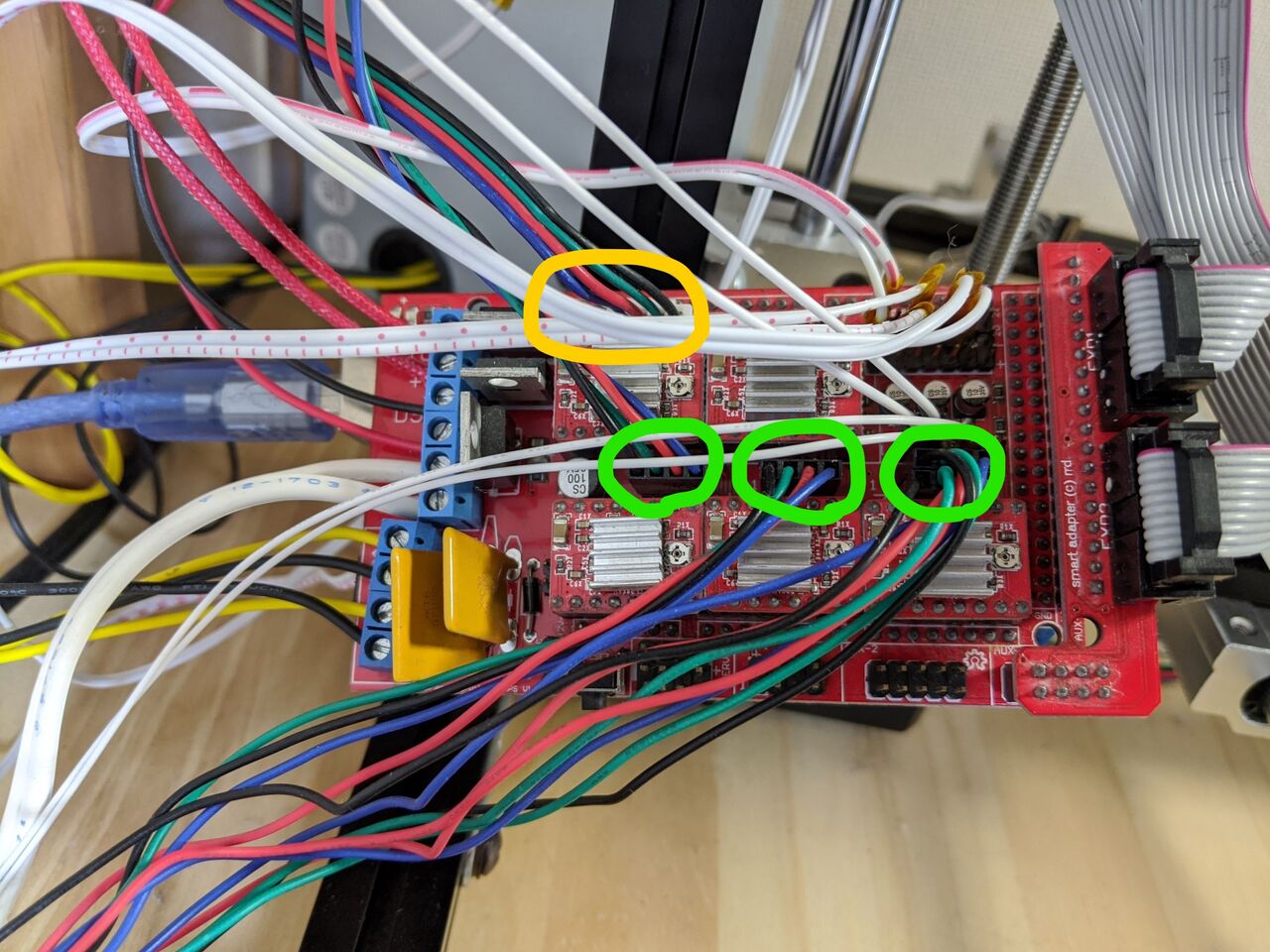

緑部分に左から、x軸、y軸、z軸のモータを黄色にエクストルーダの線を繋げます。

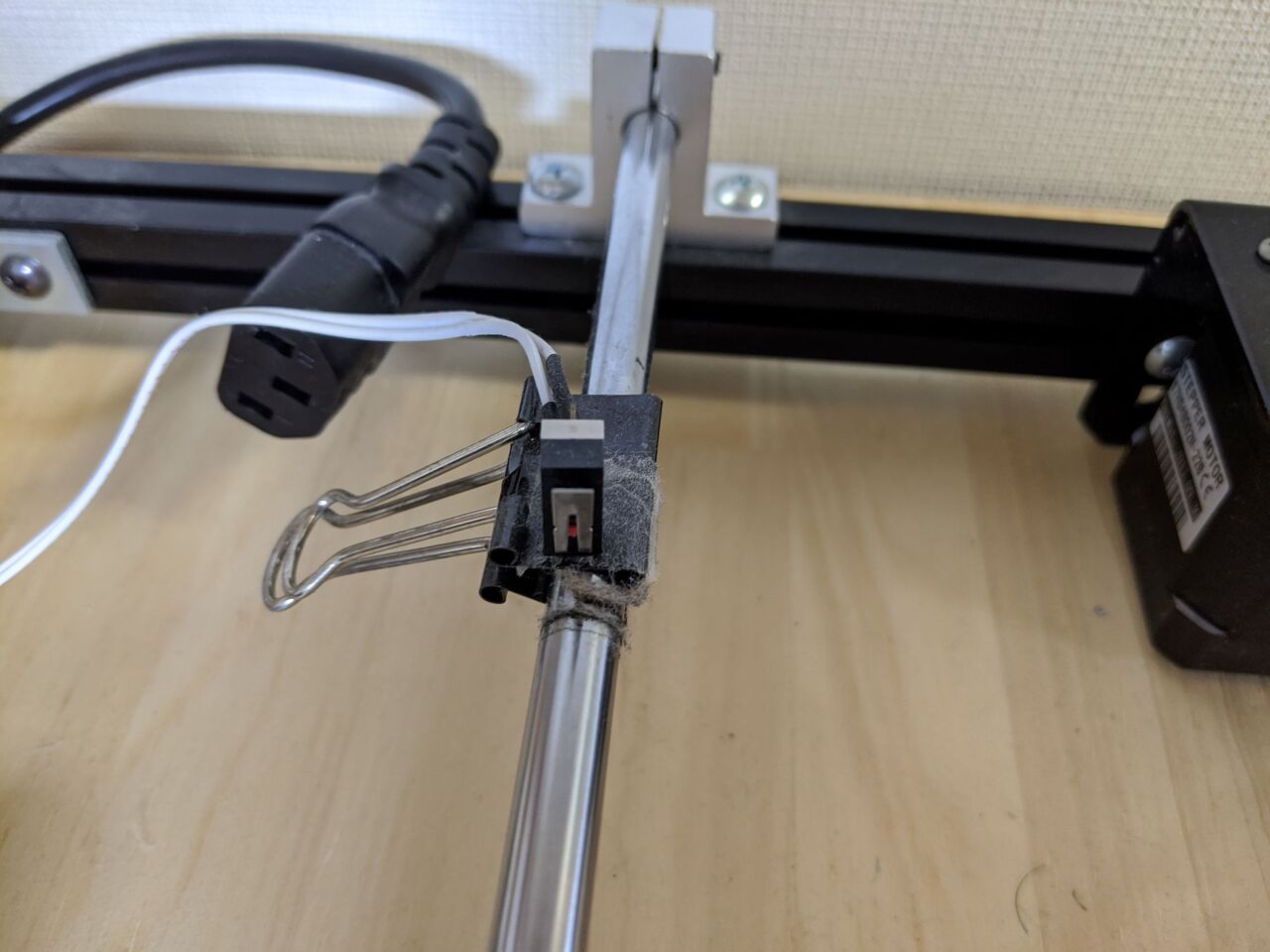

最後にリミットスイッチを接続します。リミットスイッチとは、ステージがこれ以上動けない場所を、コントローラに伝えるためのスイッチとなります。こんな感じでくっ付けました。
