緑の線に沿ってカメラを前後につけることにしました。本体は、録画の確認もできるようにカウルの左部分に付属の両面テープで固定します。

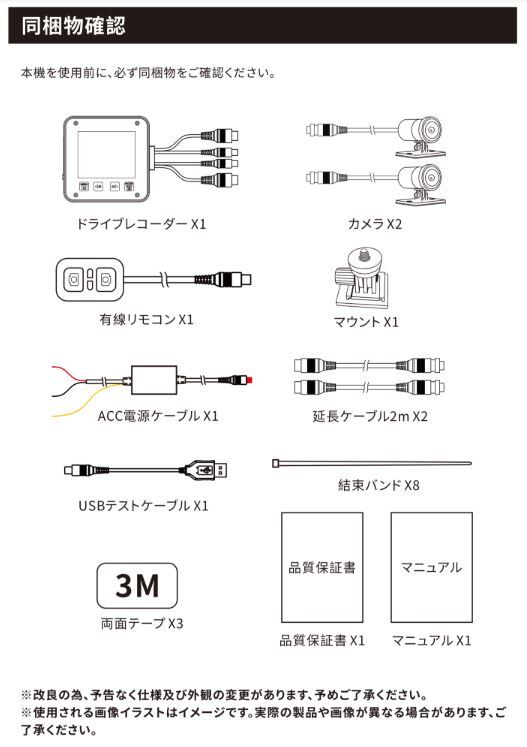

構想を練ったところで、さっそく配線！…と行きたかったのですが、ACC電源ケーブルによく分からない、黄色い線が！これはいったい何なのだ！マニュアルをよく読んでみると、どうやらこの黄色い線は「ACC信号」に繋ぐ部分らしいです。このACC信号とはイグニッションキーオンで12V発生する配線に接続すればいいらしいです。要するこの黄色い線は録画開始合図の信号を受け取る配線ですね。カギを刺して回した時から録画をスタートさせるために配線するものです。黄色い線の役割がわかったところでまた問題が…「イグニッションキーオンで12V発生する配線はどれ？」
ここで、役に立つもの、それがテスターです！！電子工作やっててよかった…

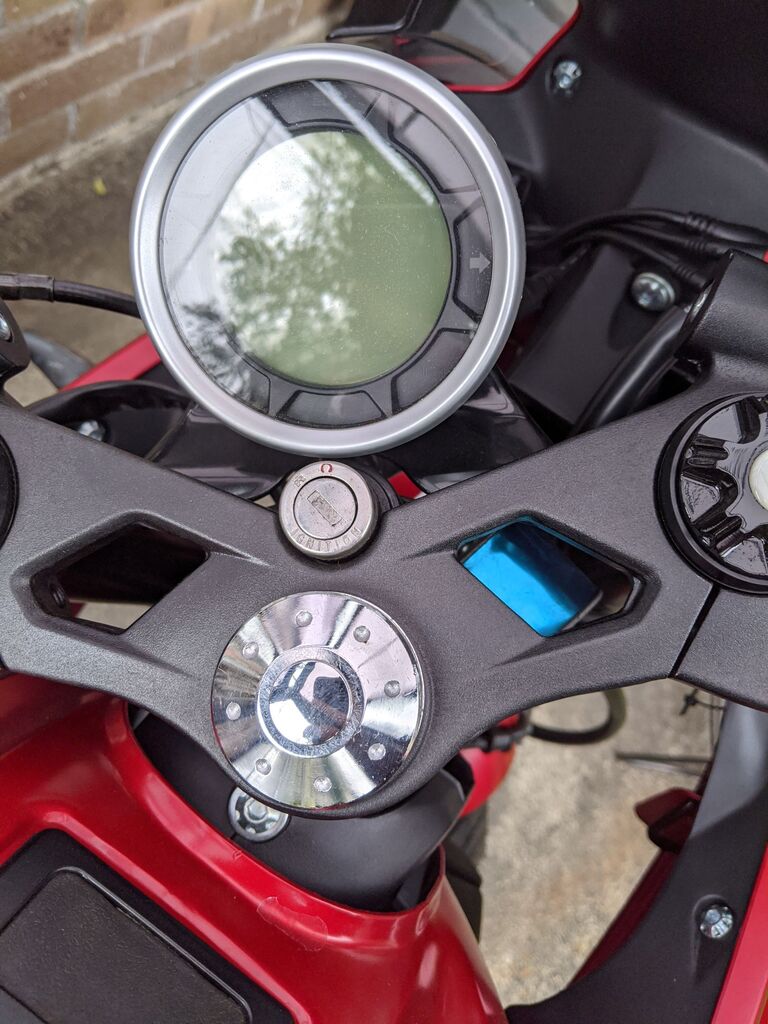

探してみると、キーを刺すところの裏にある、黒い線がオンにした時12 Vを出力することがわかりました。


という事で何も考えず黄色い線を黒線に接続！！
接続方法は面倒くさかったので、市販のコネクターを使用しました。挟むだけで導通が取れるやつです(説明へたすぎ)ACC電源ケーブルの赤い線と黒い線を、シート下バッテリーに接続し、ほかの線も配線していい感じに束ねて収納。
運命のイグニッションキーをオンに…

いい感じに録画を始めてくれました！！
これで、もしもに備えたバイクライフスタートです！！

今回購入したP6Fは下図のように配線方法が図示されていて、初心者の私でも簡単に接続することげ出来ました。
